产品型号	频率范围 MHz	输出功率 dBm	增益 dB	增益平坦度 dB	输入驻波比 VSWR	三阶互调 dBc	谐波2nd/3rd dBc	杂散 dBc	工作电压 V
WTX0180CX20	1.5~80	43	40	±1.5	1.5	28	60/60	80	28	详情
WTX0230CX20	2~30	43	40	±1.5	1.5	23	50/50	60	28	详情
WTX3088CX25	30~88	44	44	±1	1.5	23	65/65	70	28	详情
WTX3088CX100	30~88	50	40	±2	1.5	28	65/65	80	28	详情
WTX30512CX20	30~512	43	12	±1.5	1.5	30	65/65	80	28	详情
WTX30512CX50	30~512	47	40	±1.5	1.5	25	65/65	80	28	详情
WTX30678CX20	30~678	43	20	±1	1.5	25	60/60	70	28	详情
WTX30678CX50	30~678	47	40	±1.5	1.5	25	65/65	80	28	详情
WTX301000CX20	30~1000	43	40	±1.5	1.5	23	65/60	80	28	详情
WTX301000CX50	30~1000	47	40	±1.5	1.5	25	65/60	80	28	详情
WTX301000CX100	30~1000	50	47	±1.5	2	25	55/55	70	28	详情
WTX302500CX20	30~2500	43	40	±1.5	1.5	23	65/60	80	28	详情
WTX302500CX50	30~2500	47	40	±2	1.5	25	55/55	70	28	详情
WTX108400CX100	108~400	50	40	±1.5	1.5	30	65/65	80	28	详情
WTX136530CX40	136~530	46	43	±1	1.5	30	65/65	80	28	详情
WTX225512CX50	225~512	47	45	±1.5	1.5	28	65/65	80	28	详情
WTX225512CX100	225~512	50	40	±0.5	1.5	30	65/65	80	28	详情
WTX225512CX300	225~512	55	40	±0.5	1.5	30	65/65	80	28	详情
WTX5122500CX10	512~2500	40	40	±1.5	1.5	25	60/60	80	28	详情
WTX5122500CX50	512~2500	47	45	±2	1.5	25	55/55	70	28	详情
WTX550700CX20	550~700	43	40	±1.5	1.5	30	65/65	80	28	详情
WTX550700CX120	550~700	51	47	±1.5	3	25	60/60	70	28	详情
WTX10003000CX100	1000~3000	50	50	±1.5	2	23	55/55	70	28	详情
WTX13006000CX20	1300~6000	43	40	±1.5	2	23	55/55	70	28	详情

产品型号	频率范围 GHz	输出功率 dBm	增益 dB	增益平坦度 dB	输入驻波比 VSWR	三阶互调 dBc	谐波2nd/3rd dBc	杂散 dBc	工作电压 V
WTX0103GCX20	1~3	43	45	±2.5	1.5	25	55/55	70	28	详情
WTX0103GCX50	1~3	47	45	±1.5	1.5	25	55/55	70	28	详情
WTX0206CX10	2~6	40	30	±2	2	~	55/55	70	28	详情
WTX0206CX20	2~6	43	45	±1.5	1.5	~	55/55	70	28	详情
WTX0408GCX10	4~8	40	40	±1.5	1.5	~	55/55	70	28	详情
WTX0408GCX50	4~8	43	45	±1.5	1.5	~	55/55	70	28	详情
WTX0618GCX10	6~8	40	40	±2	~	~	55/55	70	28	详情
WTX0618GCX20	6~8	43	40	±2	~	~	55/55	70	28	详情
WTX0812GCX20	8~12	43	40	~	~	~	55/55	65	28	详情
WTX0812GCX125	8~12	51	50	~	~	~	55/55	65	28	详情
WTX1315GCX50	13~15	47	45	~	~	~	55/55	65	28	详情
WTX1315GCX80	13-15	49	19	~	~	~	55/55	65	28	详情
WTX2631GCX20	26~31	43	40	~	~	~	55/55	65	28	详情
WTX2631GCX50	26~31	47	45	~	~	~	55/55	65	28	详情
WTX2733GCX30	27.5-33.5	44.7	45	~	~	~	55/55	65	28	详情
WTX2733GCX80	27.5-33.5	49	45	~	~	~	55/55	65	28	详情
WTX3240GCX50	32~40	47	45	~	~	~	55/55	65	28	详情
WTX3240GCX100	32~40	50	45	~	~	~	55/55	65	28	详情
WTX4147GCX20	41-47	43	43	~	~	~	55/55	65	28	详情
WTX4147GCX100	41-47	50	45	~	~	~	55/55	65	28	详情

注：所有参数、外型、接口、指标可根据用户要求定制。

内部具有宽带功率放大器、大功率滤波器、收发开关、定向耦合器等。波段转换、收发转换，均为TTL电平控制。为可靠性工作，模块内有完善保护功能：过热保护，开、短路保护，过功率保护、过压过流保护等。

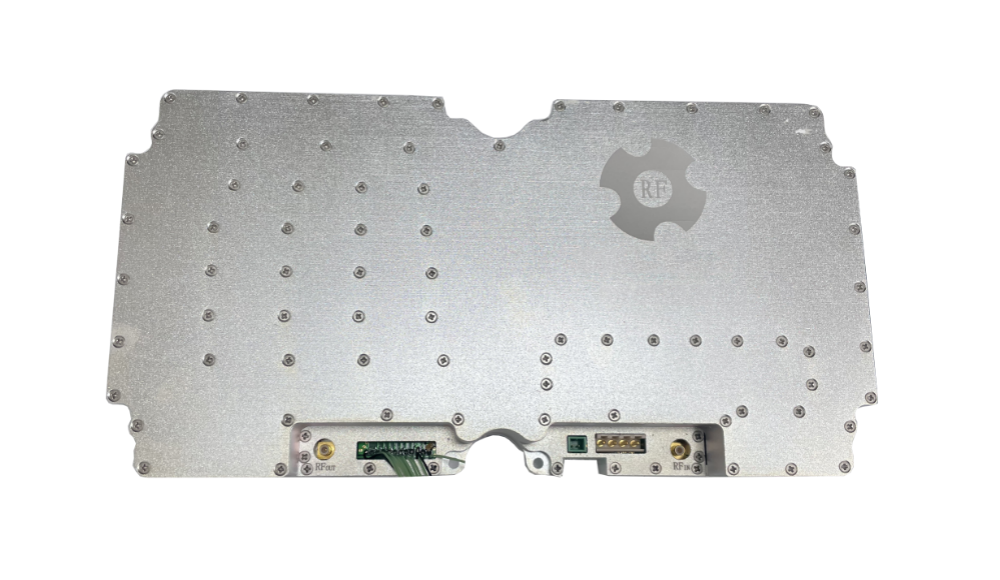

我公司研发并专业化生产各类微波射频发射组件，频率覆盖范围从1MHz～40GHZ、功率输出1W～300W。工艺先进，产品噪声低，温度稳定性好，可靠性高。

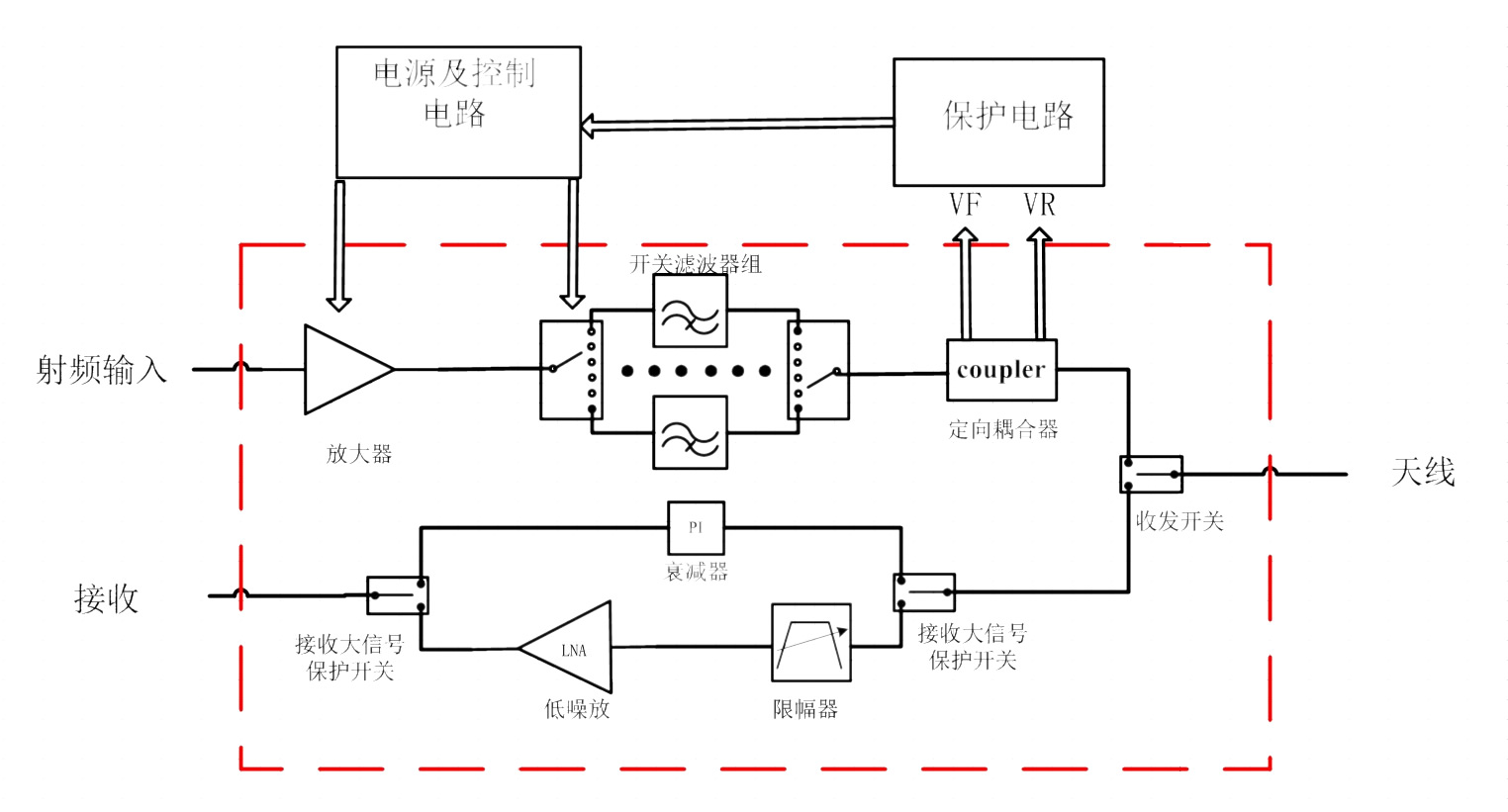

发射组件原理框图：

1．采用高性能射频功率器件及其它优选可靠元件、材料；

2．完善的放大、滤波、保护功能；

3．优良的散热，牢固的结构；

4．充分的功率余量，稳定可靠的功率输出；

5．足够的增益，低电压驻波比；

6．高纯度的输出频谱，宽稳定性范围；

7．设计合理，性能优良，工作可靠，达到国内领先水平，可以替代进口。

WPA(TX)30512CX100

型号字母 W TX PA 30512 CX 100

含义说明宽带发射模块功率放大器应用频率范围公司名称代号输出功率100W

注：本手册中所列为部分标准部件，可根据用户提出的不同增益、输入功率、特殊要求等设计、定制。该系列产品可满足地面、舰载、机载等设备军表要求。

1.命名规则

W TX 30512 CX 100

W（1）宽带标识

TX（2）产品类别

30512（3）频率范围标识

CX（4）公司标识

100（5）输出功率标识

2.规则说明

（1）宽带标识

（2）产品类别：TX代表功放模块，PA功率放大器。

（3）频率范围标识：默认单位为MHz，如图30512表示发射组件应用频率范围为30MHz-512 MHz，0102G表示应用频率范围为1GHz-2GHz。

（4）公司标识：以CX作为成都鸿宇成电之星科技有限公司的简写。

（5）输出功率标识：默认单位W，如图表示输出功率为100W.

1.工作频率范围（F）：

指放大器满足各项指标的工作频率范围。放大器实际的工作频率范围可能会大于定义的工作频率范围。

2.功率增益（G）：

指放大器输出功率和输入功率的比值，单位常用“dB”表示。

3.增益平坦度：

增益平坦度是指工作频带内功率增益的起伏，通常用最高增益与最低增益之差，即(dBG)来表示。

4. 功率附加效率:

add= (射频输出功率一射频输入功率)/直流输入功率 add 称为功率放大器的功率附加效率，它既反映了直流功率转换成射频功率的能力，又反映了放大射频功率的能力，用功率附加效率add衡量功率放大器的功率效率是比较合理的。

5.噪声系数：

反映输入输出端口信噪比（S/N）恶化的程度，其定义为： NF=输入端信噪比/输出端信噪比，单位常用“dB”。

6.1dB压缩点P-1：

放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。随着输入功率的继续增大，放大器进入非线性区，其输出功率不在随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点。

7.三阶截点：

在放大器通带内输入一对等幅异频信号，随着该信号的增大，放大器因非线性而输出组合分量，IP3既三阶组合分量的输出与线性功率线的交点处的功率， IP3越大，放大器的线性越好。

8.输入输出驻波比：

微波放大器通常设计或用于50Ω阻抗的微波系统中，输入/输出驻波表示放大器输入端阻抗和输出端阻抗与系统阻抗的匹配。

IM3、IIP3、OIP3等的计算

1. Pin 、Pout、IM3，IIP3、OIP3、G、P1dB等指标的定义 Pin : Input power Pout : Output power IM3: 3rd order intermodulation product IIP3: Input 3rd order intercept point OIP3: Output 3rd order intercept point G: Gain P1dB : ldB compression point A: The differences between output power and 1M3 对于射频放大器、中频放大器、混频器等器件 OIP3一般比P1dB大 10---15dB。
